Применение гидродинамического моделирования на основе композиционной модели для повышения эффективности разработки газоконденсатной залежи

https://doi.org/10.17073/2500-0632-2023-10-176

Содержание

Перейти к:

Аннотация

На текущий момент использование цифровых моделей при разработке нефтяных и газовых месторождений является эффективным инструментом принятия обоснованных тактических и стратегических решений для максимального извлечения углеводородных запасов на месторождении. При этом постоянное увеличение доли трудноизвлекаемых запасов приводит к ускоренному нарастанию роли моделирования пластовых углеводородных систем при разработке нефтяных и газовых месторождений. Многие газоконденсатные месторождения Восточной Сибири можно охарактеризовать как залежи с низкими фильтрационно-емкостными свойствами и сложными термобарическими условиями, и, как следствие, актуальным является вопрос повышения эффективности разработки подобных залежей для увеличения накопленной добычи газа и конденсата. В случае если начальное пластовое давление газоконденсатного месторождения соответствует давлению начала конденсации, наблюдается выпадение значительного количества ретроградного конденсата при понижении давления в пласте. Выпадение конденсата в поровом пространстве пласта приводит к понижению как коэффициента извлечения конденсата (КИК), так и коэффициента извлечения газа (КИГ). С помощью гидродинамического симулятора Т-Навигатор отечественного производителя Rock Flow Dynamics были произведены прогнозные расчеты разработки газоконденсатной залежи вертикальными и горизонтальными скважинами. Расчеты производились при различных технологических режимах на примере газоконденсатного месторождения, который характеризуется сложными термобарическими условиями (начальное пластовое давление соответствует давлению начала конденсации), при этом целевым технологическим параметром являлось количество выпавшего конденсата в пласте. По результатам исследования можно сделать основной вывод – разработка залежи горизонтальными скважинами позволяет значительно снижать депрессию на пласт по сравнению с вертикальными, при этом конденсат в пласте выпадает по большему объему, становится неподвижным и препятствует дальнейшей добыче газа, снижая общую добычу конденсата. Увеличение конденсатоотдачи пласта при разработке газоконденсатной залежи вертикальными скважинами по сравнению с горизонтальными скважинами наблюдается при определенных пластовых условиях, соответствующих проделанному в настоящей работе моделированию, а именно при низких фильтрационно-емкостных свойствах пласта и наличии насыщенной газоконденсатной системы.

Для цитирования:


Томский К.О., Иванова М.С., Никитин Е.Д., Рудых Л.А. Применение гидродинамического моделирования на основе композиционной модели для повышения эффективности разработки газоконденсатной залежи. Горные науки и технологии. 2024;9(3):221-230. https://doi.org/10.17073/2500-0632-2023-10-176

For citation:


Tomskiy K.O., Ivanova M.S., Nikitin E.D., Rudykh L.A. Application of hydrodynamic simulation on the basis of a composite model to improve the efficiency of gas-condensate reservoir development. Mining Science and Technology (Russia). 2024;9(3):221-230. https://doi.org/10.17073/2500-0632-2023-10-176

Применение гидродинамического моделирования на основе композиционной модели для повышения эффективности разработки газоконденсатной залежи

Введение

В настоящее время применение геологического и гидродинамического моделирования при разработке нефтяных и газовых месторождений является эффективным способом принятия обоснованных тактических и стратегических решений для эффективного извлечения углеводородных запасов на месторождении. При этом постоянное увеличение доли трудноизвлекаемых запасов приводит к ускоренному нарастанию роли моделирования пластовых углеводородных систем при разработке нефтяных и газовых месторождений [1–3].

Самой распространенной моделью при разработке нефтегазовых месторождений является модель нелетучей нефти, в которой нефтегазовая система моделируется с помощью двух компонентов: нефтью и газом, который, в свою очередь, может растворяться в нефти [4–6].

Для моделирования газоконденсатной залежи требуется сложная композиционная модель трехфазной фильтрации, в связи с тем что при разработке газоконденсатной залежи необходимо учитывать фактический состав пластовой смеси [7–9].

При изотермическом падении давления ниже критической точки в процессе разработки происходит явление ретроградной конденсации в поровом пространстве продуктивного пласта. Месторождения, имеющие такие характеристики, называются газоконденсатными [10–12].

Интенсивность выпадения газового конденсата, помимо давления, зависит также от компонентного состава и физико-химических свойств фаз. Изменения состава флюида происходят под влиянием глубины, поверхностного натяжения и вязкости. При этом уменьшение сечения фильтрационных каналов ведет к снижению проницаемости и соответственно к снижению производительности [13–15].

Применение горизонтальных скважин по сравнению с вертикальными ведет к снижению депрессии на пласт, что приводит к меньшему выпадению конденсата в поровом пространстве и соответственно к увеличению конечной конденсатоотдачи по месторождению. При этом следует отметить, что сравнительных исследований применения горизонтальных и вертикальных скважин в условиях низкой проницаемости коллектора с целью увеличения конечной конденсатоотдачи немного [16–18].

Целью настоящей работы является выбор оптимального варианта разработки месторождения с помощью гидродинамического моделирования для увеличения конденсатоотдачи газоконденсатного месторождения, характеризующегося низкими фильтрационно-емкостными свойствами и начальным пластовым давлением, равным давлению начала конденсации.

При этом в работе решались следующие задачи:

  • построение двух вариантов разработки газоконденсатной залежи на основе гидродинамической композиционной модели: разработка вертикальными скважинами (вариант 1) и горизонтальными скважинами (вариант 2);
  • сравнительный анализ предложенных вариантов разработки газоконденсатной залежи, характеризующейся низкими фильтрационно-емкостными
    свойствами.

Описание композиционной модели: гидродинамическая модель (рис. 1) представлена вырезанным фрагментом месторождения.

Параметры, принятые при моделировании:

высота по Z (среднее) – 35,7 м;

начальное пластовое давление – 29,1 МПа;

опорная глубина – 2860 м;

начальная пластовая температура – 80 °С пористость – 0,09–0,169 доли ед.;

горизонтальная проницаемость – 0,0001556–0,0271019 мкм2;

коэффициент песчанистости (среднее) – 0,6572 доли ед.

Компонентный состав пластового газа:

СО2 – 0,273; N2 – 1,045; СН4 – 80,842; С2Н6 – 6,044; С3Н8 – 3,761; iС4Н10 – 0,790;

nС4Н10 – 0,921; С5Н12 и выше – 6,324 % мольные.

Свойства газоконденсатной смеси:

Давление пластовое – 29,10 МПа; температура – 80 °С; потенциальное содержание конденсата – 290 г/м3; мольная доля сухого газа – 0,937 доли ед.; коэффициент сверхсжимаемости при начальных условиях – 0,902; давление начала конденсации смеси – 29,10 МПа [19].

Свойства флюида моделировались исходя из данных газоконденсатных исследований. На основе данных состава и свойств пластовой смеси, полученных в процессе проведения лабораторных экспериментов, была создана композиционная модель флюида.

Рис. 1. Модель пласта, используемая при расчетах

Методология

Одним из направлений рационального увеличения рентабельности разработки газовых и газоконденсатных месторождений, имеющих продуктивные пласты с низкой проницаемостью коллектора и залегающих на больших глубинах, является переход на систему разработки с применением горизонтальных скважин. Основными преимуществами горизонтальных скважин являются увеличение площади фильтрации пластового флюида через стенки скважины и уменьшение депрессии на продуктивный пласт, что позволяет обеспечить достаточно высокие дебиты газа и газового конденсата в низкопроницаемых и маломощных коллекторах, а также уменьшить количество необходимых эксплуатационных скважин на месторождении.

В работе было рассмотрено два варианта разработки пласта: тремя вертикальными скважинами – вариант 1; одной горизонтальной скважиной с длиной горизонтального участка 1400 м – вариант 2 [19–21].

Выбор трех вертикальных скважин в сравнении с одной горизонтальной скважиной, а также длина горизонтального ствола обосновывались экономическими затратами на строительство скважин. Расстановка скважин основывалась на карте начальных запасов газа и проницаемостей, а также на картах начальной газонасыщенной толщины пласта (рис. 2, 3). Иными словами, два рассмотренных варианта сопоставимы с точки зрения затрат на строительство скважин. В случае изменения количества скважин, а именно дополнительная проводка горизонтальной скважины или рассмотрение в качестве первого варианта только двух вертикальных скважин – изменяются условия сопоставимости первоначальных затрат на строительство.

Рис. 2. Вариант 1 на карте начальных запасов (а) и проницаемостей (б)

Рис. 3. Вариант 2 на карте начальных запасов (а) и проницаемостей (б)

В качестве варьируемых параметров по эксплуатации скважин были приняты депрессии и отборы газа. Согласно принятому минимально возможному забойному давлению в условиях месторождения при моделировании было принято переходить на забойное давление в 3,5 МПа в случае недостижения целевых показателей по дебиту и депрессии.

Далее рассчитывались основные показатели разработки фрагмента залежи и сравнивались между собой для нахождения наиболее выгодного варианта с точки зрения выработки газа и газоконденсата как в плане конструкции скважин (три вертикальные или одна горизонтальная), так и в плане технологического режима эксплуатации.

Принятые при моделировании параметры технологического режима работы скважин для вариантов: дебит газа 600, 900, 1500 и 2100 тыс. м3/сут для одной горизонтальной скважины; дебит газа 200, 300, 500 и 700 тыс. м3/сут для одной вертикальной скважины; депрессия 2, 3, 4, 5 и 6 МПа для каждой из трех вертикальных скважин.

Данные параметры технологического режима лежат в диапазоне изменений фактических параметров работы вертикальных скважин по месторождению.

Обсуждение

При разработке модели газоконденсатной залежи вертикальными скважинами необходимо поддерживать значительно более высокие депрессии по сравнению с горизонтальными скважинами для достижения сопоставимых значений дебитов. В связи с этим в случае вертикальных скважин наблюдается более резкий перепад давления в призабойной зоне скважины, который вызывает выпадение большего количества конденсата вблизи скважины, что в итоге приводит к снижению проницаемости призабойной зоны скважины по газу. При этом на определенном расстоянии от скважины наблюдаются меньшие перепады давления по сравнению с околоскважинной зоной, что в итоге приводит к большей концентрации выпавшего конденсата именно в призабойной зоне по сравнению с остальным пластом. Известно, что в процессе выпадения конденсат образует три различные области подвижности возле ствола вертикальной скважины. В двух из этих зон присутствует газовый конденсат в подвижной и неподвижной форме (рис. 4) [9]. Соответственно, большая часть выпавшего конденсата в призабойной зоне вертикальной скважины будет иметь подвижную форму.

Рис. 4. Схема газоконденсатного потока в пласте [9]

Однако на данный момент очень мало исследований, касающихся выпадения конденсата при применении горизонтальных скважин. В случае разработки модели газоконденсатной залежи горизонтальными скважинами мы наблюдаем значительно меньшие показатели депрессии и высокий охват пласта горизонтальным стволом, что, в свою очередь, приводит к выпадению конденсата на значительных расстояниях от скважины, но в меньшем количестве, чем в призабойной зоне, в случае вертикальных скважин. При этом выпавший конденсат на значительных расстояниях от горизонтальной скважины будет существовать именно в неподвижной форме. В итоге это приводит к общей потере накопленной добычи конденсата.

На рис. 5 представлено изменение конденсатоотдачи (дебит нефти в обозначении вертикальной оси) на период прогноза, равный 40 годам при разных дебитах вертикальных скважин. Из рисунка видно, что при высоких отборах газа (черная линия – 900 тыс. м3/сут) вначале конденсата добывается больше, однако затем происходит интенсивное снижение добычи из-за большого градиента давления, приводящего к большему выпадению конденсата в пласте. Также видно, что при отборах газа 200 тыс. м3/сут (сиреневая линия) дебит конденсата более равномерен, и после 40 лет эксплуатации в этом случае наблюдается максимальное значение конденсатоотдачи), но следует выбирать оптимальное количество отбора исходя из экономической целесообразности разработки залежи.

Рис. 5. Зависимость конденсатоотдачи при различных дебитах газа в случае вертикальных скважин (вариант 1)

Для оптимального режима разработки и максимального увеличения конденсатоотдачи на заданном отрезке времени происходит подбор уровня дебита, который бы оправдывал с экономической точки зрения выработку запасов газа при достаточном количестве добытого конденсата. Из рис. 6 видно, что максимальная конденсатоотдача (2100 м3) происходит при дебите газа 300 тыс. м3/сут (синяя линия) на период эксплуатации скважин в 40 лет.

На рис. 7 представлены графики зависимости конденсатоотдачи при различных дебитах горизонтальной скважины. Значение конденсатоотдачи горизонтальной скважины при дебите 2700 тыс. м3/сут соответствует 620 м3/сут, в то время как в случае вертикальной скважины при дебите 900 тыс. м3/сут (при этом общий дебит трех вертикальных скважин будет соответствовать также 2700 тыс. м3/сут) конденсатоотдача будет соответствовать 760 м3/сут (см. рис. 5). Также на графиках мы можем наблюдать определенные «скачки», что скорее всего связано с образованием «конденсатной банки» в поровом пространстве с последующим достижением критической подвижности выпавшего конденсата. Более низкие значения конденсатоотдачи горизонтальной скважины можно объяснить меньшими значениями перепада давления в горизонтальном стволе, что приводит к более равномерному выпадению конденсата на большем расстоянии от скважины и к более значительным потерям конденсата в пласте в условиях низких фильтрационно-емкостных свойств, так как конденсат при этих условиях будет существовать в неподвижной форме.

Рис. 6. Накопленная добыча конденсата при различных дебитах в случае вертикальных скважин (вариант 1)

Рис. 7. Зависимость конденсатоотдачи при различных дебитах газа в случае горизонтальной скважины (вариант 2)

На рис. 8 представлены зависимости накопленной добычи конденсата в случае горизонтальной скважины. Максимальная накопленная добыча конденсата наблюдается так же, как и в случае вертикальных скважин, при дебите горизонтального ствола в 900 тыс. м3/сут (соответствует случаю дебита вертикальной скважины в 300 тыс. м3/сут). Однако накопленная добыча конденсата для горизонтальной скважины в период эксплуатации 40 лет достигает значения 1850 м3, в то время как в случае вертикальных скважин – 2100 м3.

На рис. 9 представлен график дебитов газа для трех вертикальных скважин на различных депрессиях, соответствующих 2, 3, 4, 5 и 6 МПа (при целевом дебите в 700 тыс. м3/сут) с последующим переходом на режим контроля по забойному давлению в 3,5 МПа при невозможности поддержания заданных значений депрессий. Анализ графиков показывает, что чем меньше депрессия, тем стабильнее в течение периода эксплуатации скважины можно выдерживать требуемые дебиты.

На рис. 10 представлены зависимости накопленной добычи конденсата при разных депрессиях вертикальных скважин, соответствующих 2, 3, 4, 5 и 6 МПа (при целевом дебите в 700 тыс. м3/сут). Анализ графиков показывает, что оптимальной депрессией в случае прогноза на 40 лет является 3 МПа.

На рис. 11 представлены сравнительные графики конденсатоотдачи в случае разработки газоконденсатной залежи вертикальными и горизонтальными скважинами. Анализ показывает, что конденсатоотдача горизонтальных скважин при всех случаях будет меньше, чем вертикальных. В случае высоких стартовых дебитов наблюдается сравнение конденсатоотдачи двух вариантов через 20 лет эксплуатации, а в случае низких стартовых дебитов (200 тыс. м3/сут для вертикальных скважин и 600 тыс. м3/сут для горизонтальной скважины) превышение конденсатоотдачи вертикальных скважин по сравнению с горизонтальными наблюдается в течение всего периода разработки.

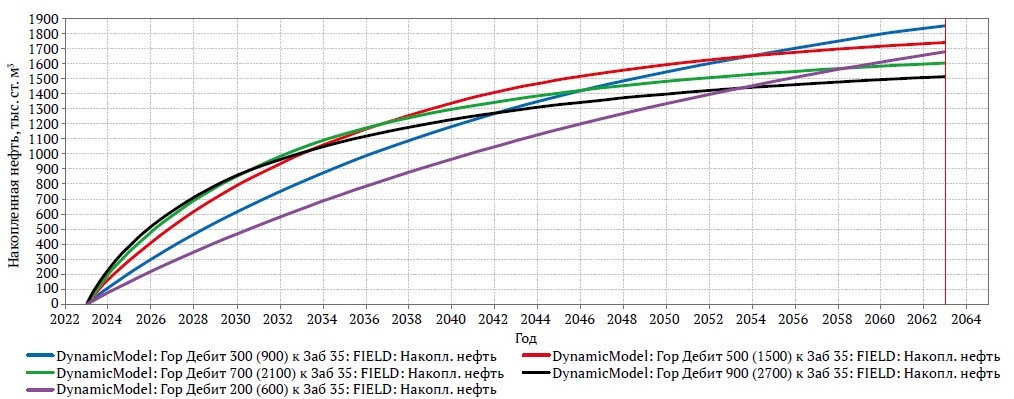

Рис. 8. Накопленная добыча конденсата при различных дебитах в случае горизонтальной скважины (вариант 2)

Рис. 9. График изменения дебитов газа для трех вертикальных скважин на различных депрессиях 2, 3, 4, 5 и 6 МПа (вариант 1)

Рис. 10. Накопленная добыча конденсата при разных депрессиях в случае вертикальных скважин (вариант 1)

Рис. 11. Сравнение конденсатоотдачи вертикальных и горизонтальных скважин при различных дебитах (вариант 1 и 2)

Выводы

1. С помощью гидродинамического моделирования на основе многокомпонентной (композиционной) модели был проведен сравнительный анализ разработки газоконденсатной залежи вертикальными и горизонтальными скважинами, по результатам которого было выявлено преимущество разработки залежи вертикальными скважинами по сравнению с горизонтальными с точки зрения максимальной конденсатоотдачи пласта. Разработка залежи горизонтальными скважинами позволяет значительно снижать депрессию на пласт по сравнению с вертикальными, при этом конденсат в пласте выпадает по большему объему, становится неподвижным и препятствует дальнейшей добыче газа, при этом снижая общую добычу конденсата. Увеличение конденсатоотдачи пласта при разработке газоконденсатной залежи вертикальными скважинами по сравнению с горизонтальными скважинами наблюдается при определенных пластовых условиях, соответствующих проделанному в настоящей работе моделированию, а именно: низкие фильтрационно-емкостные свойства пласта и наличие насыщенной газоконденсатной системы (давление начала конденсации соответствует начальному пластовому давлению).

2. Необходим дальнейший более глубокий анализ разработки горизонтальными скважинами газоконденсатной залежи, характеризующейся низкими фильтрационно-емкостными свойствами, с точки зрения других вариантов оптимального расположения горизонтального ствола в пласте в сравнении с другими вариантами расположения вертикальных скважин с целью определения области распространения неподвижного конденсата при разработке, который в итоге оказывает значительное влияние на накопленную добычу конденсата.

Список литературы

1. Азиз Х., Сеттари Э. Математическое моделирование пластовых систем. Пер. с англ. 2-е изд. Москва-Ижевск: Институт компьютерных технологий; 2004. 416 с. (Ориг. вер.: Aziz Kh., Settari A. Petroleum reservoir simulation. London: Applied Science Publishers LTD; 1979.)

2. Пятибратов П. В. Гидродинамическое моделирование разработки нефтяных месторождений. М.: РГУ нефти и газа имени И. М. Губкина; 2015. 167 с.

3. Томский К. О., Иванова М. С., Ощепков Н. С., Соколов Н. Г. Определение оптимального расположения многозабойной скважины fishbone с учетом особенностей Среднеботуобинского НГКМ при помощи гидродинамического моделирования. Математические заметки СВФУ. 2022;29(4):95–112. https://doi.org/10.25587/SVFU.2023.68.12.008

4. Каневская Р. Д. Математическое моделирование гидродинамических процессов разработки месторождений углеводородов. Москва-Ижевск: Институт компьютерных исследований; 2002. 140 с.

5. Абасов М. Т., Оруджалиев Ф. Г. Газогидродинамика и разработка газоконденсатных месторождений. М.: Недра; 1989. 262 с.

6. Rodriguez F., Sancehs J., Galindo-Nava A. Mechanisms and main parameters affecting nitrogen distribution in the gas cap of the supergiant akal reservoir in the Cantarell Complex. In: SPE Annual Technical Conference and Exhibition. Houston, Texas, September 2004. https://doi.org/10.2118/90288-MS

7. Holditch S. A., Spivey J., Wang J. Y. Case history of a tight and abnormally pressured gas condensate reservoir. In: SPE California Regional Meeting. California, USA, 1985.

8. Afidick D., Kaczorowski N. J., Bette S. Production performance of retrograde gas reservoir: A case study of Arun field. In: SPE Asia Pacific Oil and Gas Conference. 1994.

9. Fan L., Harris B. W., Jamaluddin A., et al. Understanding gascondensate reservoirs. Oilfield Review. 2005;17(4):14–27.

10. Ursin J. R. Fluid flow in gas condensate reservoirs: The interplay of forces and their relative strengths. Journal of Petroleum Science and Engineering. 2004;(4):253–267. https://doi.org/10.1016/j.profnurs.2003.09.005

11. Moses P. L., Wilson K. Phase equilibrium considerations in using nitrogen for improved recovery from retrograde condensate reservoirs. Journal of Petroleum Technology. 1981;33(02):256–262. https://doi.org/10.2118/7493-PA

12. Бергенов С. У., Чернова О. С., Зипир М. Г. Методика оценки ожидаемых запускных дебитов горизонтальных скважин на примере газоконденсатных месторождений. Известия Томского политехнического университета. Инжиниринг георесурсов. 2020;331(3):207–212. https://doi.org/10.18799/24131830/2020/3/2563

13. Алиев З. С., Мараков Д. А. Влияние переходной зоны на достоверность запасов газа и на производительность скважин. Нефть и газ: опыт и инновации. 2017;1(1):3–12.

14. Fevang O., Whitson C. H. Modeling gas-condensate well deliverability. SPE Reservoir Evaluation and Engineering. 1996;11(4):221–222. https://doi.org/10.2118/30714-PA

15. Шандрыгин А. Н., Казанцев М. А., Морев М. В., Бадалов Э. З. Методология определения продуктивности горизонтальных скважин по данным ГДИ разведочных скважин при гидродинамическом моделировании газоконденсатных месторождений. Наука и техника в газовой промышленности. 2021;(2):52–59.

16. Sayed M. A., Muntasheri G. A. Mitigation of the effects of condensate banking: a critical review. SPE Production & Operations. 2016;31(02):85–102. https://doi.org/10.2118/168153-PA

17. Николаев О. В., Шандрыгин А. Н., Байбурин Р. А. и др. Оптимизация конструкции и режимов эксплуатации горизонтальных скважин на газоконденсатных месторождениях со сложными геологическими и климатическими условиями. Наука и техника в газовой промышленности. 2021;(2):74–81.

18. Hale P., Lokhandwala K. Advances in membrane materials provide new gas processing solutions. In: Proceedings of the Laurance Reid Gas Conditioning Conference. Norman, Oklahoma, USA, 2004. Pp. 165–182.

19. Томский К. О., Никитин Е. Д., Иванова М. С. Анализ эффективности применения горизонтальных скважин для выработки запасов залежи газоконденсатного месторождения с низкими фильтрационно-емкостными свойствами. Известия Томского политехнического университета. Инжиниринг георесурсов. 2023;(9):172–181.

20. Брусиловский А. И. Фазовые превращения при разработке месторождений нефти и газа. М.: Грааль; 2002. 575 с.

21. Redlich O., Kwong J. N. S. On the thermodynamics of solutions: V: An equation of state. Fugacities of gaseous solutions. Chemical Reviews. 1949;44(1):233–244. https://doi.org/10.1021/cr60137a013
